動力電池擠壓試驗機用于模擬電動汽車用動力蓄電池在運輸、存儲及使用過程中，電池遭受擠壓的情形以測試其安全性，本設備采用單體蓄電池擠壓試驗方法。
動力電池擠壓試驗機用于模擬電動汽車用動力蓄電池在運輸、存儲及使用過程中，電池遭受擠壓的情形以測試其安全性。本設備采用《GB/T 31485-2015 電動汽車用動力蓄電池安全要求及試驗方法》中單體蓄電池擠壓試驗方法。
GB/T 31485-2015 電動汽車用動力蓄電池安全要求及試驗方法：擠壓
1、單體蓄電池擠壓試驗步驟
a）按單體蓄電池充電方法充電。
b）按下列條件進行試驗：

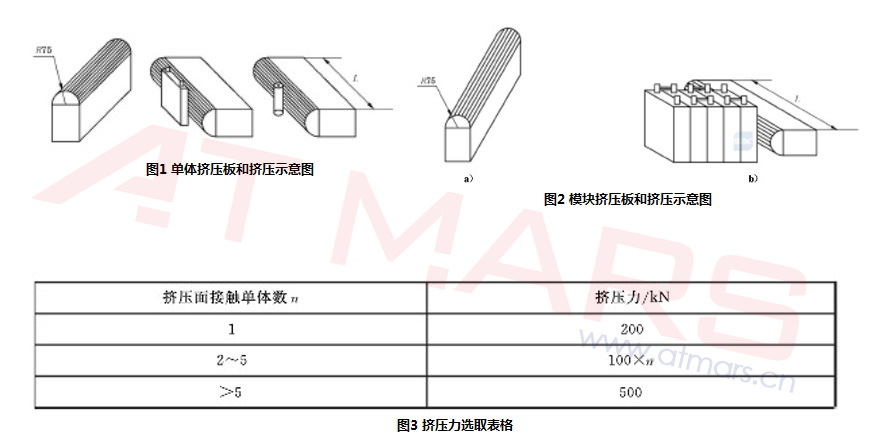

-擠壓方向：垂直于蓄電池極板方向施壓（參考圖1所示）；
-擠壓板形式：半徑75mm的半圓柱體,半圓柱體的長度（L）大于被擠壓電池的尺寸；
-擠壓速度：（5±1）mm/s
-擠壓程度：電壓達到0V或變形量達到30%或擠壓力達到200kN后停止擠壓。
c）觀察1h。
注：支持非標定制

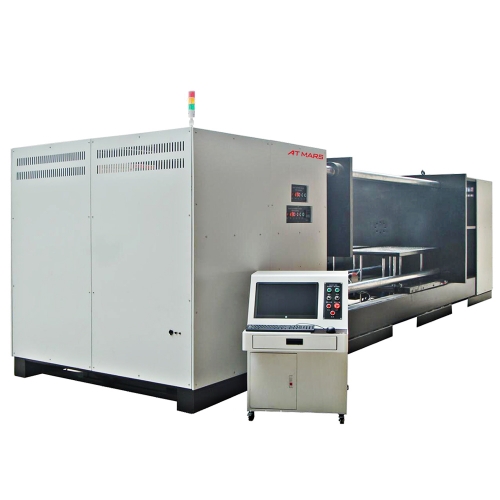

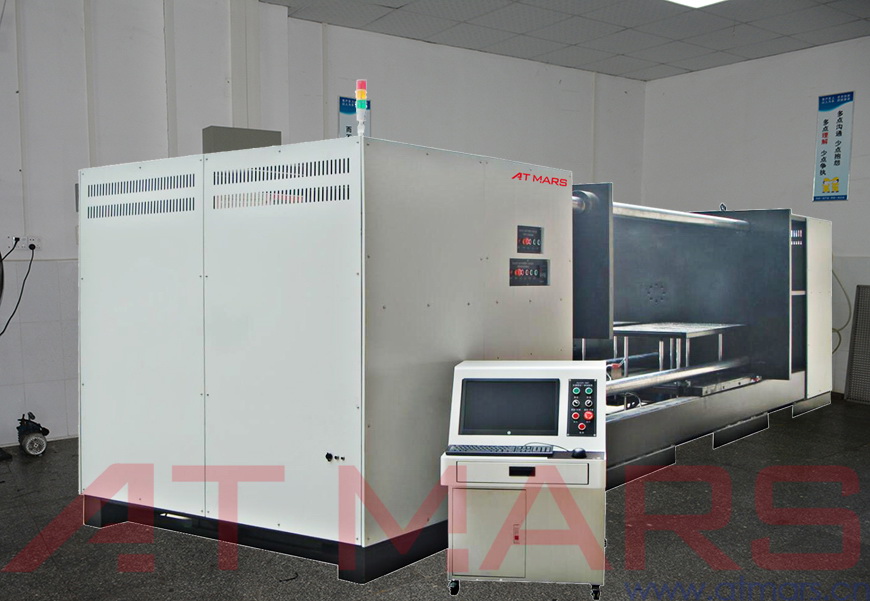

星拓動力電池擠壓試驗機主要性能參數：
1、驅動方式：液壓系統驅動
2、壓力控制：電磁比例閥控制
3、最大擠壓力：300～1000kN
4、有效測試空間 ：W3000xD2000xH1000mm，可根據試樣大小進行定制。
5、油壓最大行程：1500mm
6、擠壓速度：（5±1）mm/s（可調）
7、力量顯示：高精度壓力傳感并通過電腦顯示屏顯示。
8、傳感器分辨率：1/1000
9、擠壓力顯示精度/控制精度：±0.1%/±1.0%
10、單位轉換：kgf ,lbf ,N, kN
11、位移分解度：0.01mm
12、位移控制精度：±1%
13. 電壓顯示精度：±0.2%FSR
14、數據采樣頻率：100次/秒
15、壓力保持時間：0～9999s內可任意設定
16、訊號傳輸方式：RS232串口
17、擠壓方向: 垂直于蓄電池極板方向或蓄電池單體排列方向施壓。
18、擠壓板配置明細:
a.單體電池擠壓頭：半徑為75mm 的半圓柱體，半圓柱體的長度（L）大于被擠壓電池的尺寸；
b.擠壓板數量：一套（依據標準單體模塊電池擠壓板要求制造）；
c.擠壓板材質為高硬度鍍鉻鋼。
19、擠壓程度：單體蓄電池擠壓至電壓0V或變形達到30%或擠壓力達到200kN 后停止擠壓(以最先達到為準)，觀察1h。
20、數據采集：可外接數據采集系統，可采集電池表面溫度、電流、電壓參數，并可輸出并記錄存儲數據，導出為EXCEL格式并生成曲線圖。
21、外形尺寸：W8000xD2000xH2000mm（不含控制箱體積）
22、機臺重量 ：約12噸
23、使用電源 ：AC 380V,50Hz,20kW
