碰撞試驗臺工作原理

編輯：廣東星拓環境試驗設備科技有限公司 2020-10-18　

 碰撞試驗臺又稱沖擊碰撞試驗機、沖擊碰撞試驗臺，主要用于模擬試件在生產制造、物流運輸及使用過程中承受的多次出現經常重復性的沖擊碰撞試驗環境，其特點是次數多，具有重復性、沖擊加速度比較低、沖擊脈沖持續時間較長。

沖擊碰撞試驗臺工作原理：

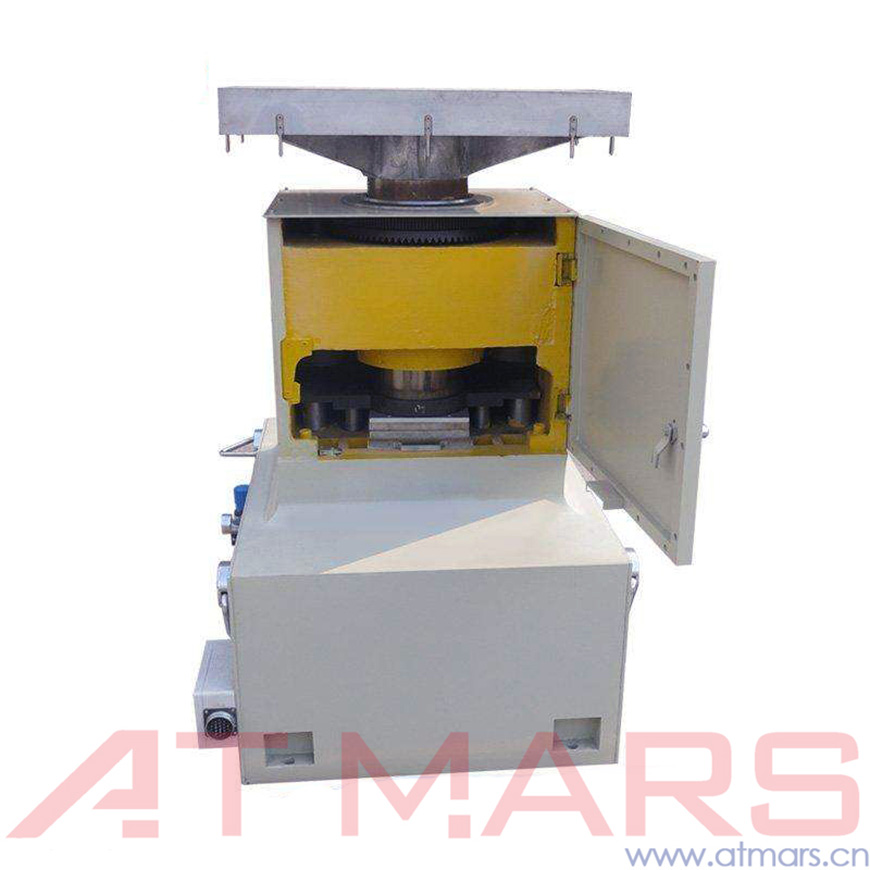

    試件固定在沖擊臺面上，碰撞臺面與下部的波形發生墊進行連續碰撞并在臺面上產生連續的沖擊半正弦波。這種長時間的連續碰撞，可對被測試件受連續沖擊的破壞程度及試件的疲勞程度通過碰撞試驗得以準確描述。不同試驗要求可通過更換不同波形發生墊來改變沖擊加速度的持續時間，改變自由跌落高度來改變沖擊峰值加速度的大小，設定連續碰撞次數，考察試件抗疲勞破壞的程度。

碰撞試驗標準及方法：

1）GB/T 2423.5-1995 電工電子產品環境試驗 第2部分：試驗方法 試驗Ea和導則：沖擊

2）GB/T 2423.6-1995 電工電子產品環境試驗 第2部分:試驗方法 試驗Eb和導則:碰撞

3）GJB 150.18-1986 軍用設備環境試驗方法 第18部分 沖擊試驗

4）JB/T 6868-1993 沖擊臺 技術條件

5）JJG 497-2000 碰撞試驗臺檢定規程

6）IEC 60068-2-27:2008 環境試驗.第2-27部分:試驗.試驗Ea和指南:沖擊

碰撞試驗臺應用領域：

適用于航空、航天、艦船、兵器、電子、汽車、家電等工業、科研領域中大型試件的抗沖擊試驗。

突出特點：

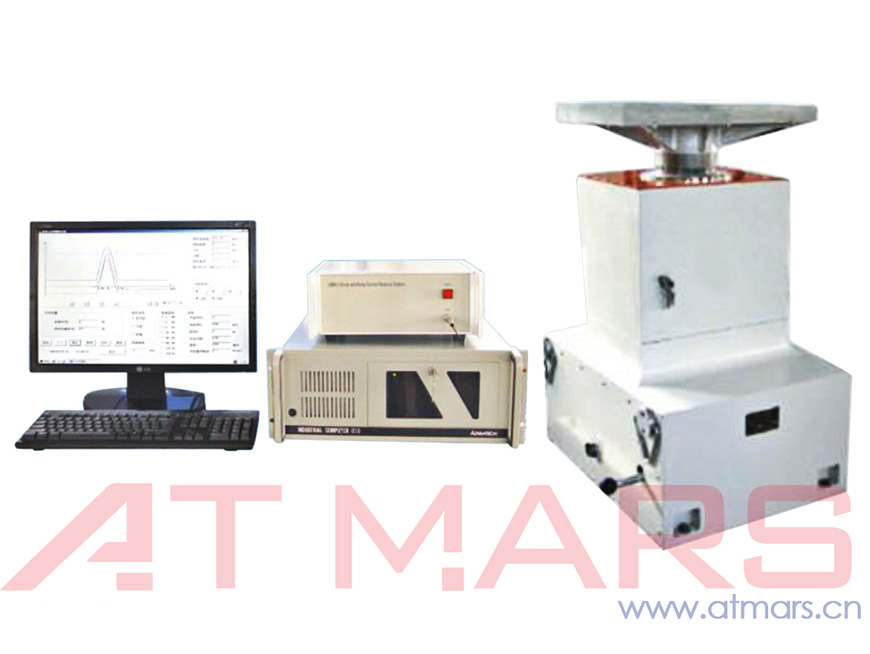

    計算機控制沖擊加速度值可預設并自動調整；沖擊試件和次數可預設并可自動停機；自動測量沖擊加速度、脈沖持續時間、沖擊速度變化量；顯示屏上進行沖擊信號歸一化。
